比例调节插装阀SD-CV-AN

比例调节插装阀SD-CV-AN

应用范围

工业流体远程控制，介质适用，水、化工液、液压油液，气体等

产品特性

• 模拟量信号控制及模拟量信号反馈
• 关键参数屏幕显示
• 可局域网查看与控制
• 可执行自动循环，信号变化规律自定义。
• 开环或自闭环模式，自由切换
• 压力可达5000psi
• 可选正压防爆措施（无防爆证书）。

---

额定参数

项目	技术参数
额定电压	24V/DC
模拟量输入	4-20mA(默认)，0-5V,0-10V,0-20mA
阀芯位置反馈	开度0%-100%对应反馈：4-20mA/0-20mA(默认)，0-5V/0-10V
最大工作压力	345 bar (5000 psig)
适用介质	水乙二醇、液压油液
重量	2.4 kg
外形尺寸	350mm * 175mm * 90mm （含阀块）
保护	超温保护、过载保护
环境温度	负20至+70℃

---

选型指南

完整示例型号：SD-CV-I2-I2-RPGCLDN

默认反馈信号和控制信号一致，如果不一致，订货时请备注

注解	编号	技术参数
赛德代码	SD
针阀	CV
控制信号	I2	I1- 0-20mA I2 - 4-20mA (默认) V1 - 0-5 v V2 - 0-10 v
反馈信号	N	I1- 0-20mA I2 - 4-20mA (默认) V1 - 0-5 v V2 - 0-10 v N- 无反馈
插装阀型号	RPGCLDN	参考螺纹插装阀厂家

---

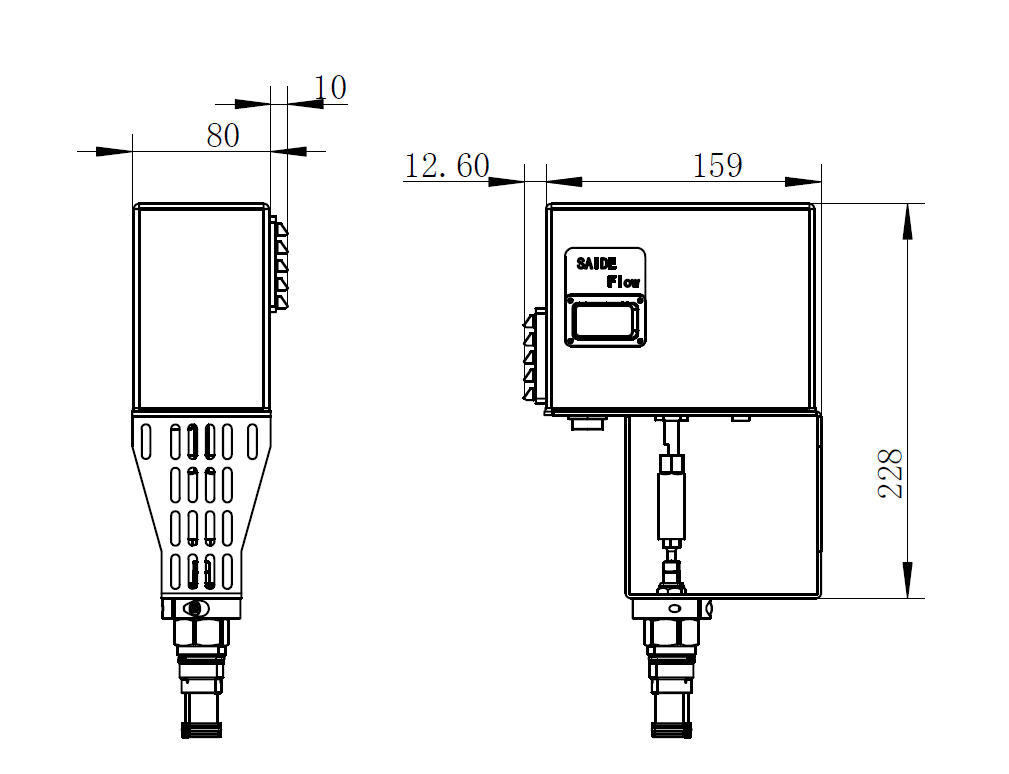

外形尺寸

驱动器尺寸

unit:mm

螺纹插装阀尺寸

参考各螺纹插装阀厂家资料，或邮件咨询我们。

---

接线说明

屏幕显示

NO. V-3EFE	阀门编号:V-3EFE	91.3%	阀门当前开度
		T:26.4℃	驱动电机当前温度
192.168.4.1	热点IP（固定）	192.168.0.184	配网后局域网IP（根据用户环境）
off	无设备连接，自动关闭wifi功能 设备重启，WiFi功能会自动打开， 无设备连接时，保持3分钟关闭。	Analog	当前控制模式为模拟量

配网控制

自带wifi热点（可取消或隐藏）,默认热点为：Saide_阀门NO.(V-3EFE)

连接热点后，用浏览器访问IP：192.168.4.1,打开界面如下，如果环境有无线局域网，建议优先进行配网设置，加入局域网后，连接可靠性要高很多，

每次开机后，设备会自动打开AP热点，3分钟内没有连接，则会自动关闭热点，配网成功后，下次再启动，会自动加入局域网，并在屏幕端显示IP地址：

输入局域网的wifi名称及密码，保存后重启，就可以完成配网。

网页控制台

POT.V	阀门位置电压	壳体温度	阀门执行器电机壳体问题，主要是超温保护功能
Protect: ACTIVE	阀门状态：正常
ANALOG	控制模式模拟量	MANUAL	控制模式手动 当切换为手动模式后，可通过网页端滑块来调节阀门开度

阀门可开启自动循环控制模式，可定义信号变化关系：

循环次数	设置需要循环的次数	当前进度	当前执行了多少次循环
目标开度	单次循环的阀门开度	时间	信号持续的时间
信号关系	阶跃或线性变化	添加循环步骤	添加下一个位置点

参数设置

参数设置需要解锁才能设置或修改，默认解锁密码：abc123

Calibration: V-Min / V-Max (V)	阀门在关闭和完全开启是对应的POT.V的电压值	DeadZone (%): Low / High	阀门的死区百分比设置
Valve Direction (applies to Analog & Manual)	信号方向和阀门位置的方向设置	引反馈模拟量信号类型	选择反馈模拟量，只能选择同类型，出厂反馈是电流类型，就只能切换电流，出厂反馈是电压类型，就只能切换电压。
Temp Protect (°C): Trip / Heal	保护温度的保护值及恢复值	Opening History Flash Logging	阀门开度历史记录（默认关闭）
控制回路模式 (Loop Mode)	开环或闭环控制	闭环死区精度限制 (Closed-Loop Deadband) (%)	当闭环到允许的精度百分比范围内，就会停止。

开度数据接口

驱动器可存储7天的开度数据，在这里可以导出保存，也可以利用我们提供的软件valve_monitor_app.exe，录入阀门开度-Cv值关系或阀门开度-压力关系，实时推算物理量变化：

配网设置

填写局域网的名称、密码，点击保存重启，设备会自动获取局域网IP地址并显示在屏幕端或网页端，这样后期就不需要在连接设备的热点，通过局域网分配的IP，可以自由打开同样的页面。

可设置热点wifi是否隐藏；

---

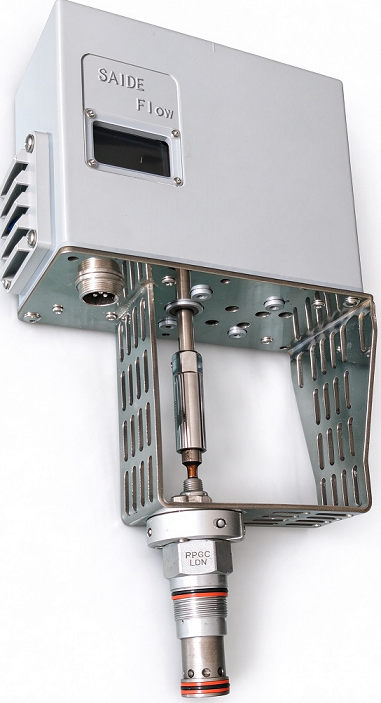

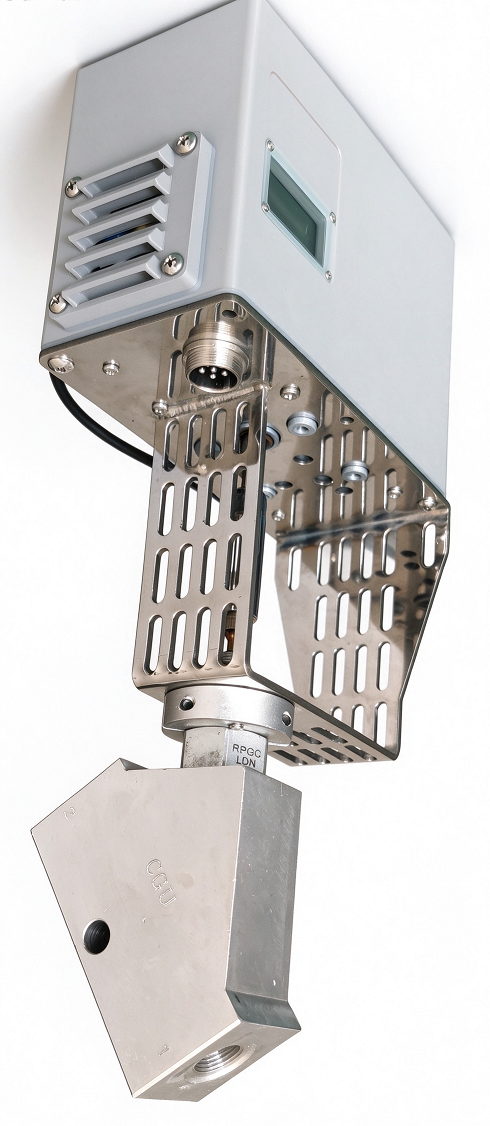

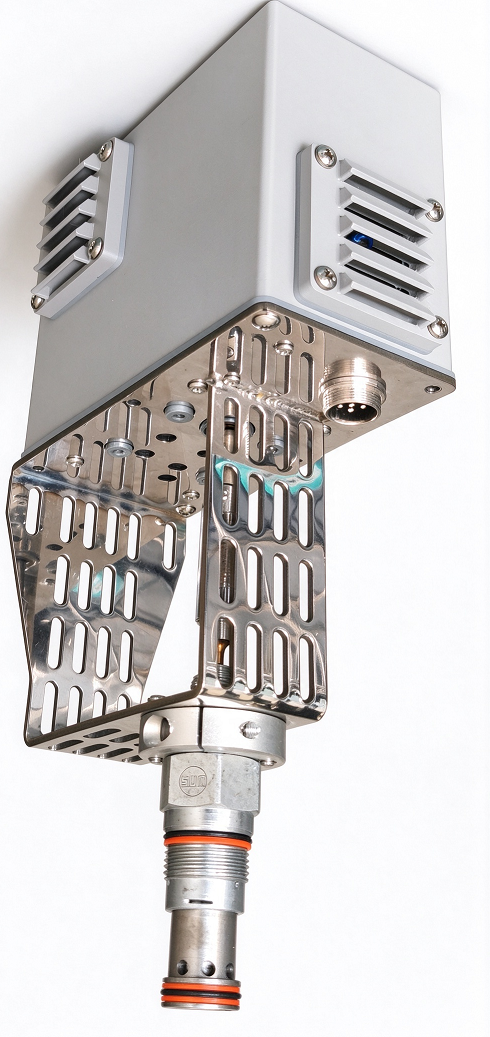

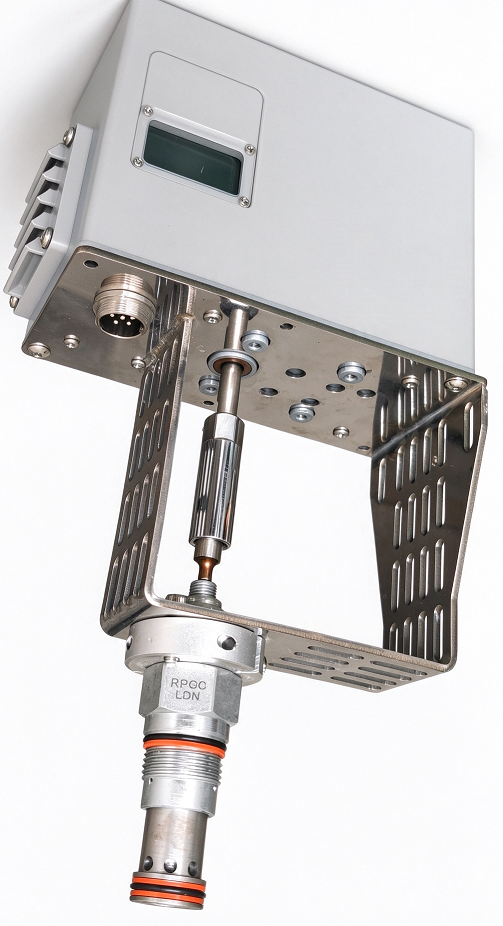

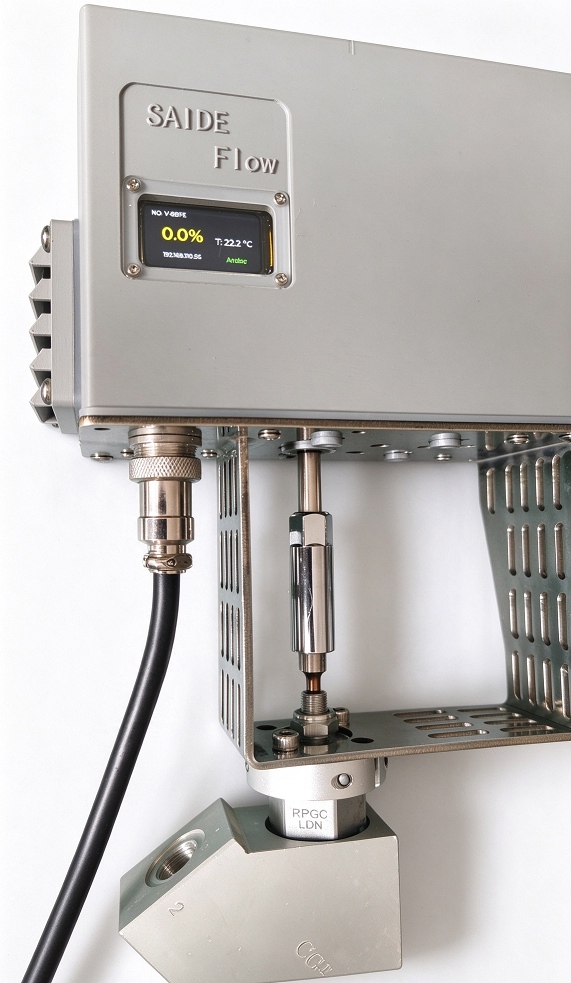

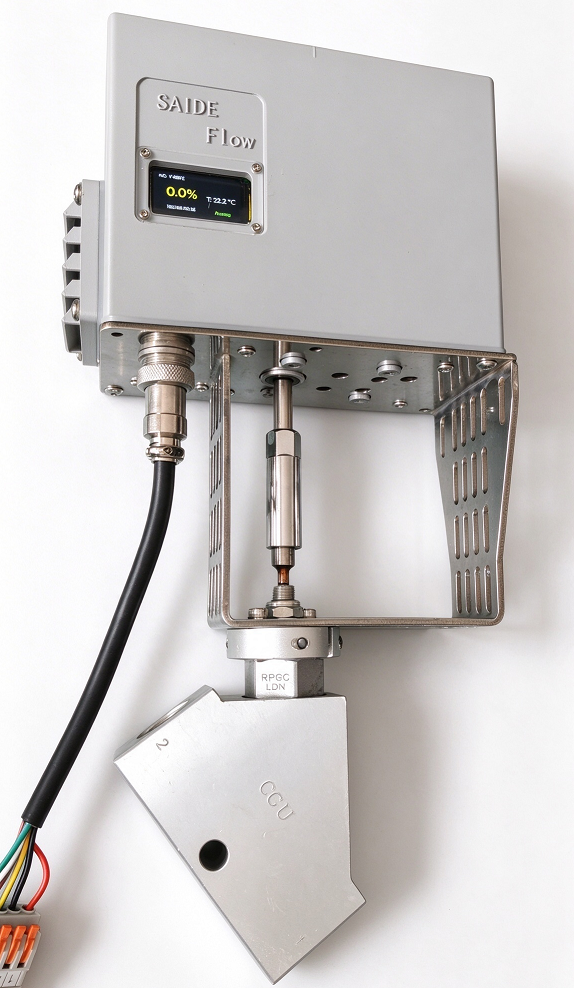

实物图片
